PORTAL ECO SLIDE

适用于承重250kg的推拉窗及推拉门

Tuersysteme Schiebetueren Schiebe Portal Eco Slide Head

更为优质的外观与经济性

直观轻松的操作、非间断且高效的密封:使用PORTAL ECO SLIDE,节省推拉门所使用的能耗。这种极为经济化的五金方案将提升推拉系统的舒适操作性能、平行推拉内倒的密封性能以及推拉窗的优越性集为了一体。它将独特的密封、特殊的滑轮以及创新性的导轨以及锁闭元件完全集成到了4个扇页角边上,且安装过程依然保持着简易的特性。

Tuersysteme Schiebetueren Schiebe Portal Eco Slide Grossflaechige Moeglichkeiten

房屋完美化的多方性方案

ECO SLIDE为您带来了更多的设计自由性,尤其是安装在窗户系统当中,五金件可以为内开内倒系统塑造一个极为新颖的舒适选择。扇页会在轨道中滑行,而并非是向内侧摆动,且同时可以保证密封以及安全性,这样就提供了更为宽阔的空间来适应现代化的设计方案以及个性化的房屋舒适性能。ECO SLIDE在推拉门方面的技术也是遥遥领先的。它支持塑钢大尺寸方案(4.40m宽,2.20m高)以及木制方案(5m宽,2.5m高)

传动器

强制控制保证了密封性以及安全性:创新的导轨以及锁闭元件

它们精准地引导扇页的四个角边并且在锁点进行制动减震或是直接引导过滤通风。特殊的ECO SLIDE密封系统是由最多2个非间断环形密封构成,必要的密封受力将通过执手作用于传动器的强制操作实现,它会最终作用到两个锁闭抓钩上。

  • 每一个角均设有引导以及锁闭元件,实现高度密封
  • 直观的强制控制操作,带有过滤通风功能
  • 高度的防误操作抗击:用户更换的理想选择
  • 滚动轴承式无磨损锁闭螺栓以及高质量黄铜铸圆形抓钩
  • 塑料制动器,防止产生制动时的噪音
  • 智能高度调节,为您提供优质的调节可能性
  • 16mm标准槽口,适用于内开内倒窗:无需再次改装
Tuersysteme Schiebetueren Schiebe Portal Eco Slide Getriebe

执手

触手可及的高质量体验

  • 无缝无噪的锁闭和解锁过程,持久高性能安全运转
  • 符合人体工程学的现代化设计
  • 自由的配色选择:白色,奶白色,灰色,青铜色,银色,暗钛,F9或是黑色,也可以只上底色
  • 诸多品类选择均可连接至我们的锁芯
  • 五金件和扇页重量可完美协调
  • 颜色和设计都符合我们内开内倒的执手
Tuersysteme Schiebetueren Schiebe Hebel

滑轮

将扇页轻柔提起并缓步滑入相应位置

ECO SLIDE滑轮会以两个或是四个来通过轻柔的向边侧运动来实现扇页的制动效果,实现优质的滑动运行。

  • 平稳、安静的推拉过程,实现最高250kg扇页承重
  • 极低的保养维护需求
  • 灵活的建材构件:2个滑轮可实现最高150kg承重,4个滑轮可实现150-250kg的承重
  • 三种螺旋选型:在五金槽内、槽底部或是边部
  • 外壳内部固定安装
  • 带刷式密封用夹紧槽
Tuersysteme Schiebetueren Schiebe Portal Eco Slide Laufwagen

SOFT CLOSE

轻柔、安全、现代化

易操作的推拉系统具有一个更为安全的方案选择:创新型的SOFT CLOSE减震器。它可以完全隐藏集成至扇页当中。它可以在扇页运行终点位置对扇页进行制动,并将其自动拉紧。它最大程度上避免了由于错误操作而带来的风险并降低了对材料的磨损。

  • 预防了错误操作带来的危险情况
  • 简单且直观的操作体验:排除了发生错误的可能性
  • 最高超的便捷性带来全新的推拉体验
  • 简易的调节
  • 储油的充气弹簧使得设备免于维护保养
  • 完美的设计:完全隐藏式方案
Tuersysteme Schiebetueren Schiebe Portal Eco Slide Softclose

影片

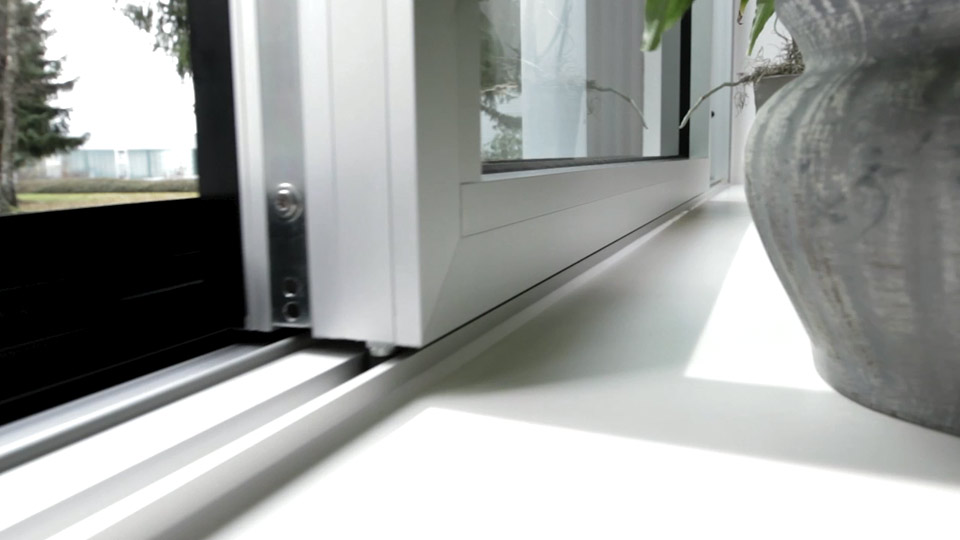

PORTAL ECO SLIDE 五金运行方式
产品影片

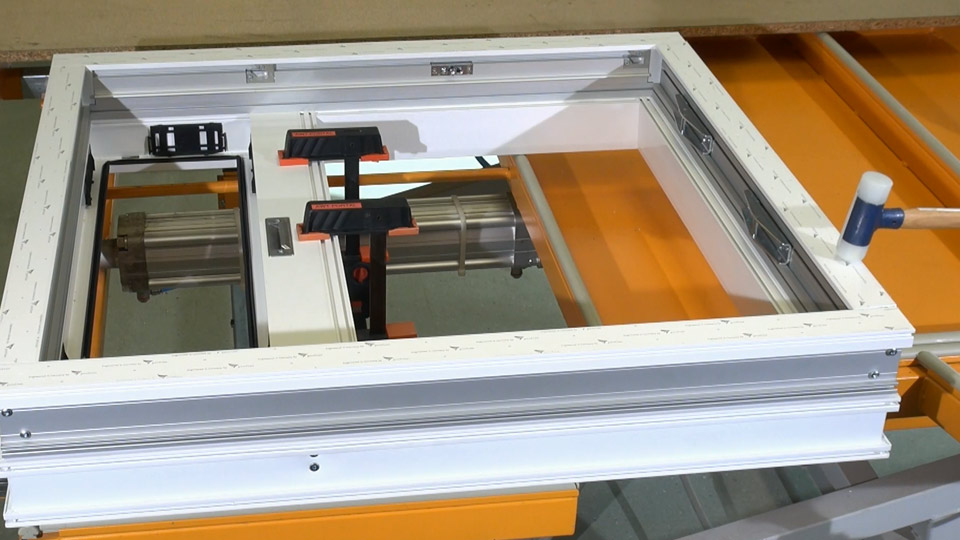

PORTAL ES 250 ECO SLIDE 制动
工作台Video

SOFT CLOSE 简易运行
产品影片
